วิธีเลือกขนาดที่เหมาะสมของวาล์วควบคุมผีเสื้อ?

การเลือกขนาดที่เหมาะสมของวาล์วควบคุมผีเสื้อเป็นการตัดสินใจที่สำคัญซึ่งส่งผลกระทบต่อประสิทธิภาพประสิทธิภาพและความปลอดภัยของระบบควบคุมของเหลวอย่างมีนัยสำคัญ ในฐานะซัพพลายเออร์ของวาล์วควบคุมผีเสื้อที่มีประสบการณ์ฉันเข้าใจความซับซ้อนที่เกี่ยวข้องในกระบวนการนี้และอยู่ที่นี่เพื่อแนะนำคุณผ่านข้อควรพิจารณาที่สำคัญ

ทำความเข้าใจพื้นฐานของวาล์วควบคุมผีเสื้อ

ก่อนที่จะเจาะลึกลงไปในกระบวนการปรับขนาดจำเป็นต้องมีความเข้าใจที่ชัดเจนเกี่ยวกับวาล์วควบคุมผีเสื้อและวิธีการทำงานของพวกเขา วาล์วควบคุมผีเสื้อเป็นหนึ่งในสี่ - วาล์วหมุนที่ใช้ดิสก์เพื่อควบคุมการไหลของของเหลวผ่านท่อ ดิสก์หมุนรอบแกนตั้งฉากกับทิศทางการไหลทำให้สามารถควบคุมอัตราการไหลได้อย่างแม่นยำ

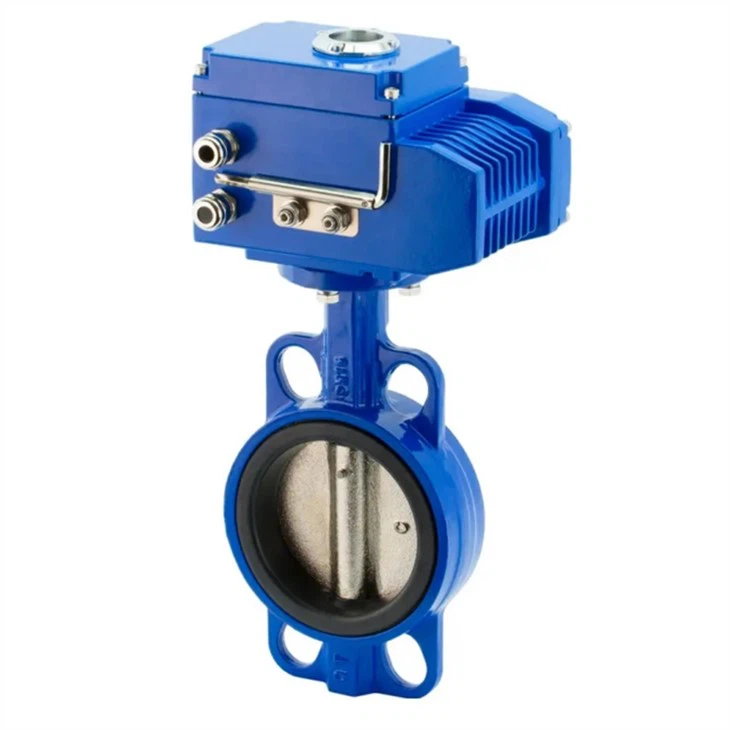

เรานำเสนอวาล์วควบคุมผีเสื้อที่หลากหลายรวมถึงวาล์วควบคุมผีเสื้อที่แปลกประหลาดสามครั้ง-วาล์วควบคุมผีเสื้อไฟฟ้า, และวาล์วควบคุมผีเสื้อที่แปลกประหลาดสามครั้ง- แต่ละประเภทมีคุณสมบัติและข้อดีที่เป็นเอกลักษณ์เหมาะสำหรับการใช้งานที่แตกต่างกัน

ปัจจัยสำคัญในการปรับขนาดวาล์วควบคุมผีเสื้อ

อัตราการไหล

อัตราการไหลเป็นหนึ่งในปัจจัยที่สำคัญที่สุดในการกำหนดขนาดวาล์ว มันหมายถึงปริมาตรของของเหลวที่ผ่านวาล์วต่อหน่วยเวลาโดยทั่วไปจะวัดเป็นแกลลอนต่อนาที (gpm) หรือลูกบาศก์เมตรต่อชั่วโมง (m³/h) ในการคำนวณอัตราการไหลที่ต้องการคุณต้องพิจารณาข้อกำหนดของกระบวนการเช่นความต้องการของอุปกรณ์ปลายน้ำและความสามารถของระบบโดยรวม

ตัวอย่างเช่นในโรงบำบัดน้ำเสียอัตราการไหลผ่านวาล์วควบคุมผีเสื้อควรเพียงพอที่จะตอบสนองความต้องการการทำให้บริสุทธิ์ของน้ำทุกวัน หากอัตราการไหลต่ำเกินไประบบอาจไม่สามารถจัดการกับปริมาตรที่ต้องการได้ซึ่งนำไปสู่ประสิทธิภาพที่ลดลง ในทางกลับกันหากอัตราการไหลสูงเกินไปวาล์วอาจมีขนาดใหญ่ขึ้นส่งผลให้ต้นทุนที่สูงขึ้นและปัญหาการดำเนินงานที่อาจเกิดขึ้น

แรงดันตก

ความดันลดลงคือความแตกต่างของความดันระหว่างทางเข้าและทางออกของวาล์ว มันเกิดขึ้นเนื่องจากความต้านทานที่นำเสนอโดยวาล์วต่อการไหลของของเหลว การลดลงของแรงดันที่เหมาะสมเป็นสิ่งจำเป็นสำหรับการทำงานที่มีประสิทธิภาพของระบบ หากแรงดันลดลงสูงเกินไปอาจทำให้การใช้พลังงานมากเกินไปและอาจทำลายวาล์วหรือส่วนประกอบอื่น ๆ ในระบบ

เมื่อปรับขนาดวาล์วควบคุมผีเสื้อคุณจะต้องคำนวณแรงดันตกตามอัตราการไหลความหนืดของของเหลวและค่าสัมประสิทธิ์การไหลของวาล์ว (CV) ค่า CV แสดงถึงความสามารถในการไหลของวาล์วและถูกกำหนดโดยการออกแบบและขนาดของวาล์ว ค่า CV ที่สูงขึ้นหมายถึงความสามารถในการไหลที่มากขึ้นและความดันลดลงสำหรับอัตราการไหลที่กำหนด

คุณสมบัติของเหลว

คุณสมบัติของของเหลวที่ถูกควบคุมยังมีบทบาทสำคัญในการปรับขนาดวาล์ว ปัจจัยต่าง ๆ เช่นความหนืดความหนาแน่นและอุณหภูมิอาจส่งผลต่อลักษณะการไหลและประสิทธิภาพของวาล์ว

ยกตัวอย่างเช่นของเหลวที่มีความหนืดต้องใช้ขนาดวาล์วที่ใหญ่ขึ้นเพื่อให้แน่ใจว่าการไหลของราบรื่น นี่เป็นเพราะของเหลวที่มีความหนืดมีความต้านทานต่อการไหลมากขึ้นและวาล์วขนาดใหญ่สามารถให้พื้นที่ตัดขวางที่มากขึ้นสำหรับของเหลวที่จะผ่าน ในทำนองเดียวกันของเหลวอุณหภูมิสูงอาจต้องใช้วัสดุพิเศษสำหรับการก่อสร้างวาล์วเพื่อทนต่อความร้อนและป้องกันการเสียรูปหรือความเสียหาย

ขนาดท่อ

ขนาดของท่อที่จะติดตั้งวาล์วเป็นข้อพิจารณาที่สำคัญอีกประการหนึ่ง โดยทั่วไปขนาดวาล์วควรตรงกับขนาดท่อให้ใกล้เคียงที่สุด อย่างไรก็ตามในบางกรณีอาจจำเป็นต้องใช้ขนาดวาล์วที่แตกต่างกันเพื่อปรับประสิทธิภาพของระบบให้เหมาะสม

หากวาล์วมีขนาดเล็กเกินไปสำหรับท่อมันอาจทำให้เกิดความปั่นป่วนและความดันลดลงมากเกินไป ในทางกลับกันหากวาล์วมีขนาดใหญ่เกินไปอาจไม่เหมาะสมในท่อและอาจนำไปสู่การรั่วไหลหรือปัญหาการปฏิบัติอื่น ๆ

การคำนวณขนาด

ในการปรับขนาดวาล์วควบคุมผีเสื้ออย่างแม่นยำคุณสามารถใช้วิธีการและสมการต่าง ๆ หนึ่งในวิธีที่พบบ่อยที่สุดขึ้นอยู่กับค่าสัมประสิทธิ์การไหลของวาล์ว (CV) สูตรสำหรับการคำนวณค่า CV คือ:

[cv = \ frac {q} {\ sqrt {\ delta p/sg}}]

โดยที่ Q คืออัตราการไหล (GPM), ΔPคือความดันลดลง (psi) และ SG เป็นแรงโน้มถ่วงเฉพาะของของเหลว

เมื่อคุณคำนวณค่า CV ที่ต้องการคุณสามารถเลือกขนาดวาล์วจากแคตตาล็อกของผู้ผลิตที่มีค่า CV ใกล้กับค่าที่คำนวณได้ เป็นสิ่งสำคัญที่จะต้องทราบว่านี่เป็นวิธีที่ง่ายขึ้นและในทางปฏิบัติคุณอาจต้องพิจารณาปัจจัยอื่น ๆ และทำการปรับเปลี่ยนตามข้อกำหนดของแอปพลิเคชันเฉพาะ

กรณีศึกษา

ลองมาดูตัวอย่างสองสามตัวอย่างโลกเพื่อแสดงให้เห็นถึงความสำคัญของการปรับขนาดวาล์วที่เหมาะสม

ตัวอย่างที่ 1: โรงงานแปรรูปเคมี

ในโรงงานแปรรูปเคมีใช้วาล์วควบคุมผีเสื้อเพื่อควบคุมการไหลของสารเคมีกัดกร่อน ขนาดวาล์วเริ่มต้นถูกเลือกโดยไม่คำนึงถึงความหนืดของสารเคมีสูง เป็นผลให้วาล์วมีขนาดเล็กเกินไปทำให้เกิดแรงดันลดลงอย่างมีนัยสำคัญและอัตราการไหลลดลง สิ่งนี้นำไปสู่ความล่าช้าในการผลิตและการใช้พลังงานที่เพิ่มขึ้น

หลังจากการวิเคราะห์อย่างละเอียดขนาดวาล์วที่ใหญ่กว่าถูกเลือกตามการคำนวณที่ถูกต้องของอัตราการไหลการลดลงของแรงดันและคุณสมบัติของเหลว วาล์วใหม่ปรับปรุงประสิทธิภาพของระบบลดต้นทุนพลังงานและเพิ่มประสิทธิภาพการผลิตโดยรวมของโรงงาน

ตัวอย่างที่ 2: ระบบ HVAC

ในระบบ HVAC (ระบบทำความร้อนการระบายอากาศและเครื่องปรับอากาศ) ได้ติดตั้งวาล์วควบคุมผีเสื้อขนาดใหญ่ วาล์วไม่สามารถควบคุมการไหลเวียนของอากาศได้อย่างแม่นยำส่งผลให้มีการกระจายอุณหภูมิที่ไม่สม่ำเสมอและการทำงานที่ไม่มีประสิทธิภาพ ด้วยการลดขนาดวาล์วให้เป็นขนาดที่เหมาะสมประสิทธิภาพของระบบจะดีขึ้นอย่างมีนัยสำคัญและการใช้พลังงานลดลง

บทสรุป

การเลือกขนาดที่เหมาะสมของวาล์วควบคุมผีเสื้อเป็นงานที่ซับซ้อน แต่จำเป็น ต้องมีความเข้าใจอย่างถ่องแท้เกี่ยวกับข้อกำหนดของระบบคุณสมบัติของเหลวและลักษณะวาล์ว โดยการพิจารณาปัจจัยต่าง ๆ เช่นอัตราการไหลการลดลงของความดันคุณสมบัติของเหลวและขนาดท่อและโดยการใช้การคำนวณขนาดที่เหมาะสมคุณสามารถเลือกวาล์วที่จะช่วยให้มั่นใจว่าการทำงานของระบบควบคุมของเหลวที่มีประสิทธิภาพและเชื่อถือได้

ในฐานะซัพพลายเออร์ที่เชื่อถือได้ของวาล์วควบคุมผีเสื้อเรามีความเชี่ยวชาญและประสบการณ์ในการช่วยให้คุณเลือกที่ถูกต้อง ทีมวิศวกรของเราสามารถช่วยเหลือคุณในกระบวนการปรับขนาดให้การสนับสนุนด้านเทคนิคและนำเสนอวาล์วคุณภาพสูงที่ตอบสนองความต้องการเฉพาะของคุณ

หากคุณอยู่ในขั้นตอนการเลือกวาล์วควบคุมผีเสื้อหรือมีคำถามใด ๆ เกี่ยวกับการปรับขนาดวาล์วเราขอแนะนำให้คุณติดต่อเราเพื่อขอคำปรึกษา ทีมขายเฉพาะของเราพร้อมที่จะหารือเกี่ยวกับความต้องการของคุณและแนะนำคุณตลอดกระบวนการจัดซื้อ

การอ้างอิง

1. "คู่มือควบคุมวาล์ว" โดย ISA (สมาคมระบบอัตโนมัติระหว่างประเทศ)
2. "กลศาสตร์ของไหลและอุณหพลศาสตร์ของ turbomachinery" โดย SL Dixon
3. แคตตาล็อกของผู้ผลิตสำหรับวาล์วควบคุมผีเสื้อ
